GYJ-F-II型防凍液位計是專門為油田野外加熱爐開發設計的液位顯示儀表。液位計中流動的介質為水，普通的液位計在冬季使用時介質會解凍而無法正常顯示液位，給安全生產帶來了很大隱患。我公司設計生產的防凍液位計采用電加熱原理，從根本上解決了液位計在冬季無法使用的問題，保證了在冬季嚴寒的天氣下正常觀測液位。

    GYJ-F-II型防凍液位計的特點

    1、液位計本體采用不銹鋼設計，外形美觀、防腐蝕、經久耐用。

    2、石英玻璃管耐壓高、溫度特性好。

    3、采用防爆設計，防爆等級為EXdIIBT4。

    4、采用合金絲作為加熱元件，熱效率高、傳熱性能好、防干燒。

    5、采用K型熱電偶作為測溫元件，測溫精度高、穩定性好。

    6、溫控儀表具有回差設置功能，利用一組輸出即可控制加熱范圍。

    7、加熱元件采用交流12V供電，不會造成人身傷害，安全性能高。

    8、聯管及排污閥采用伴熱帶輔助伴熱。

    GYJ-F-II型防凍液位計系統組成及工作原理

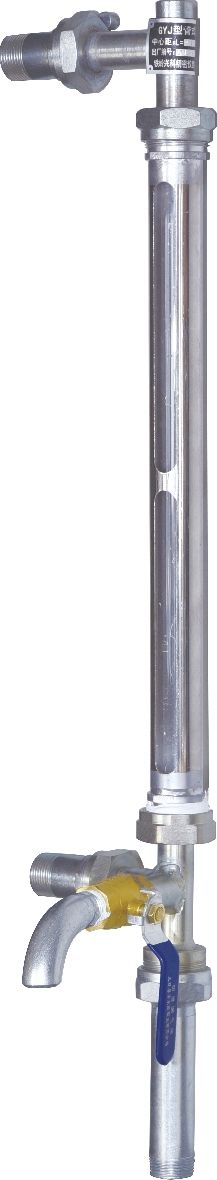

    GYJ-F-II型防凍液位計主要由本體、控制箱、排污閥、加熱及測溫系統組成

    GYJ-F-II型防凍液位計利用連通器原理，液位計的水、汽聯管分別與加熱爐水、汽聯管連接。通過石英玻璃管可以直觀、清晰地觀測到現場的液位。加熱元件與測溫元件采用一體化設計，放置在石項英玻璃管中，通過對溫控儀表的設置可以讓介質在低于設定溫度值時開始加熱，高于設定溫度值時停止加熱，保證介質流動，不結凍，降低功耗。

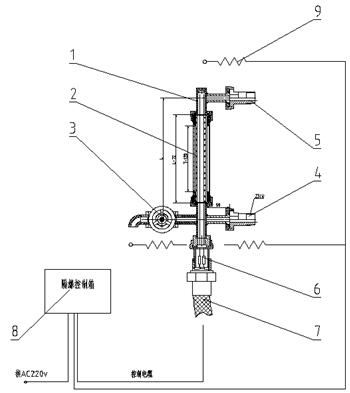

系統組成示意圖

1、本體

2、石英玻璃管

3、排污閥

4、水聯管

5、汽聯管

6、加熱、測溫系統

7、撓性軟管

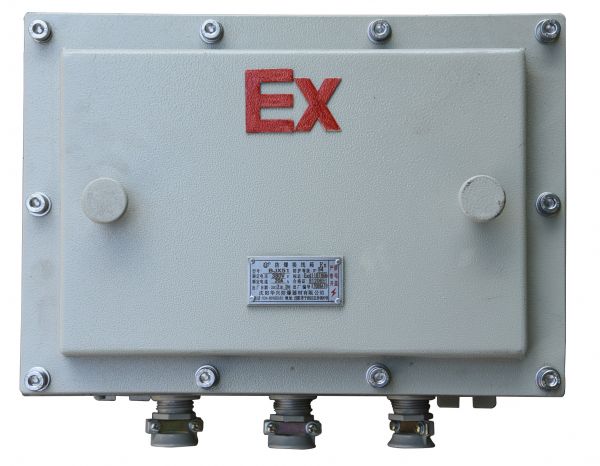

8、防爆控制箱

9、電伴熱帶

主要技術參數

    1、控制箱工作電源：AC220V/50W。

    2、加熱元件工作電源：AC12V/40W。

    3、測溫精度：0.1℃。

    4、測溫范圍：0～400℃。

    5、工作環境溫度：－30℃～50℃。

    6、最高工作壓力：4MPa。

    7、防爆等級：EXdIIBT4。
